17751025103@189.cn
17751025103
Toggle Navigation

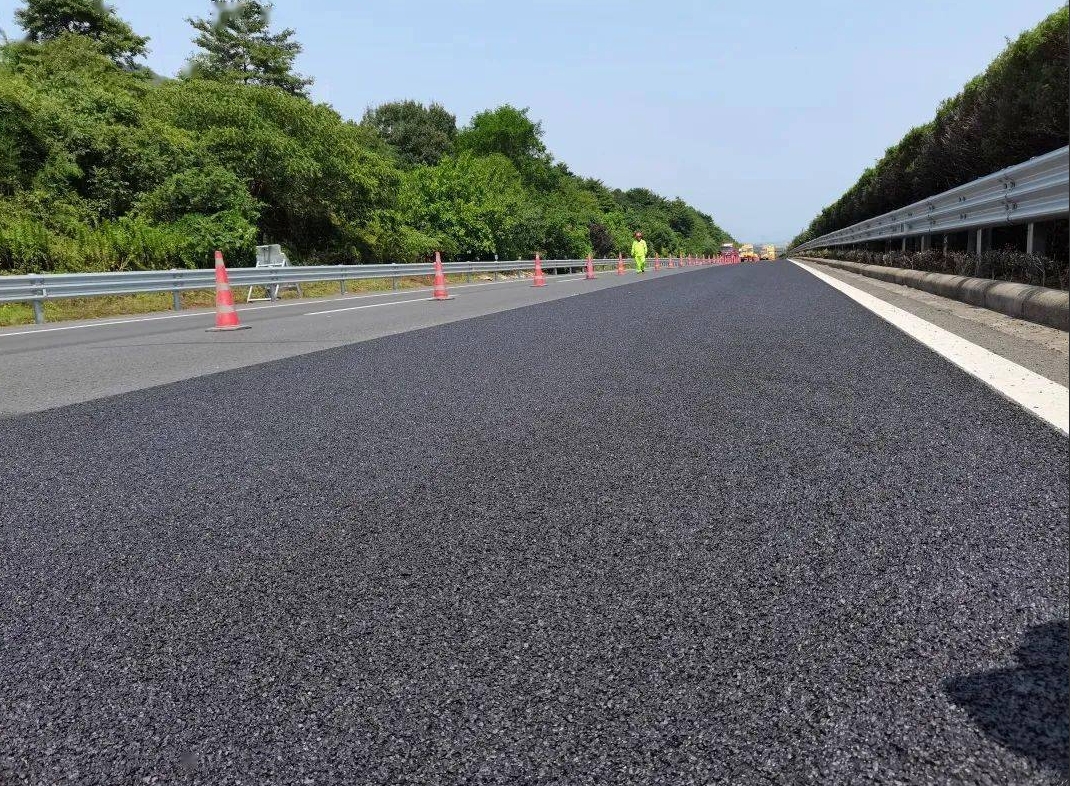

| 试验项目 | 单位 | 指标要求 | 试验方法 | |
| 破乳速度 | - | 中裂或快裂 | T0658 | |
| 筛上剩余量（1.18mm 筛） | % | ≤0.1 | T 0652 | |
| 电荷性质 | - | 阳离子 | T 0653 | |
| 恩格拉粘度（25℃），E25 | - | 1～10 | T 0622 | |
| 标准粘度C25,3 | S | 8～25 | T 0621 | |
| 固化物含量 | 底层油 | % | ≥62 | T 0651 |
| 稳层油 | 30-40 | |||
|
蒸发残留物 性质 |
针入度 （100g,25℃，5s） | 0.1mm | 40-100 | T 0604 |
| 软化点（℃） | ℃ | ≥60 | T 0606 | |
| 延度（cm，5℃） | cm | ≥60 | T 0605 | |
| 溶解度 （三氯乙烯） | % | ≥97.5 | T 0607 | |
| 贮存稳定性（%） | 1d | % | ≤1 | T 0655 |
| 5d | % | ≤5 | T 0655 | |
| 项目 | 单位 | 指标要求 | 试验方法 |
| 0.075mm颗粒含量 | % | ≤1 | T 0310 |
| 2.36mm以下含量 | % | ≤5% | T 0302 |
| 压碎值 | % | ≤20 | T 0316 |
| 坚固性 | % | ≤12 | T 0340 |
| 表观密度 | g/m³ | ≥2.65 | T 0328 |
| 针片状含量 | % | ≤10 | T 0312 |
| 洛杉矶磨耗损失 | % | ≤28 | T 0317 |
| 磨光值 | ≥42 | T 0321 | |
| 吸水率 | % | ≤2.0 | T 0304 |
| 软石含量 | % | ≤2 | T 0320 |
